涂塑鋼管6種常見連接方式

涂塑復合鋼管常見的6種連接方式

友誠管業涂塑復合鋼管連接解決方案

涂塑復合鋼管的連接方式非常多樣，根據施工環境、鋼管口徑、壓力以及補口方式等，常見的連接方式分為絲扣連接、溝槽卡箍連接、法蘭連接、雙金屬連接、雙密封法蘭連接以及直接焊接。接下來，我們對六種常見連接方式進行分類講解，介紹每種連接方式使用的壓力范圍、施工環境以及口徑范圍。以便于客戶在鋼管選型過程中，根據工程情況選擇既符合壓力以及密封要求又能滿足工程成本要求的連接方式。

方案1：絲扣連接方式



適用口徑：DN15-DN100

工作壓力：工作壓力小于1.6Mpa

安裝環境：多用于明裝

優點：連接方便（可現場車絲），成本較低

缺點：只適用于口徑小于100mm管道。

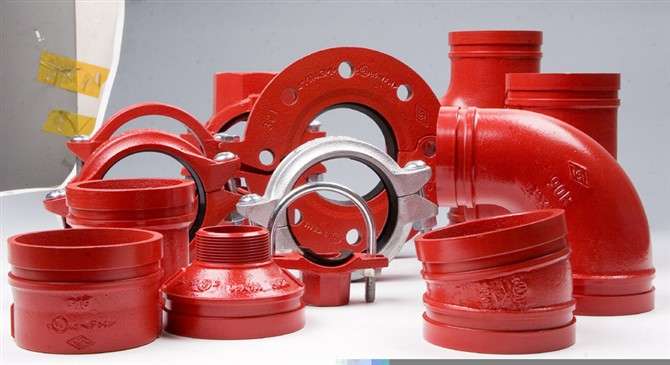

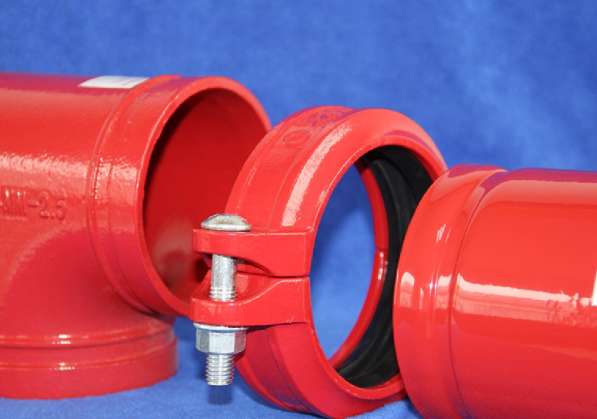

方案二：溝槽卡箍連接方式





適用口徑：DN50-DN400

工作壓力：工作壓力小于2.5Mpa

安裝環境：多用于明裝

連接方法：先對鋼管兩端進行壓槽（溝槽深約5-8mm，寬約5-10mm）處理然后再涂塑加工，施工現場直接使用卡箍連接。

優點：可現場壓槽、安裝方便

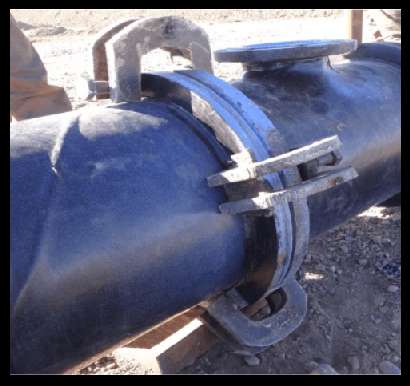

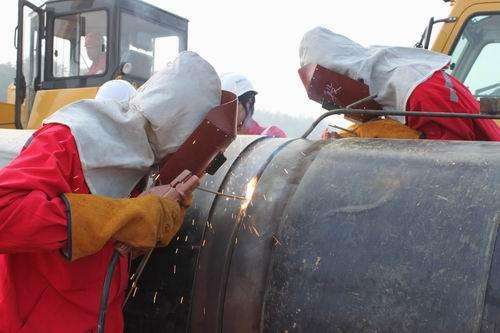

方案三：直接焊接連接



適用口徑：DN125以上

工作壓力：各種壓力范圍

安裝環境：多用于地埋

連接方式：

涂塑過程中鋼管兩端預留10cm，現場進行直接焊接，焊接過程會對管口附近形成破壞，焊接完對焊口周邊進行防腐補口處理即可。友誠管業會為客戶提供防腐補口專用環氧涂料。

優點：施工簡便，密封性好，承壓能力強。

缺點：接頭焊接溫度過高，會傷害周圍涂層，需要進行補口防腐處理，且施工周期較長。

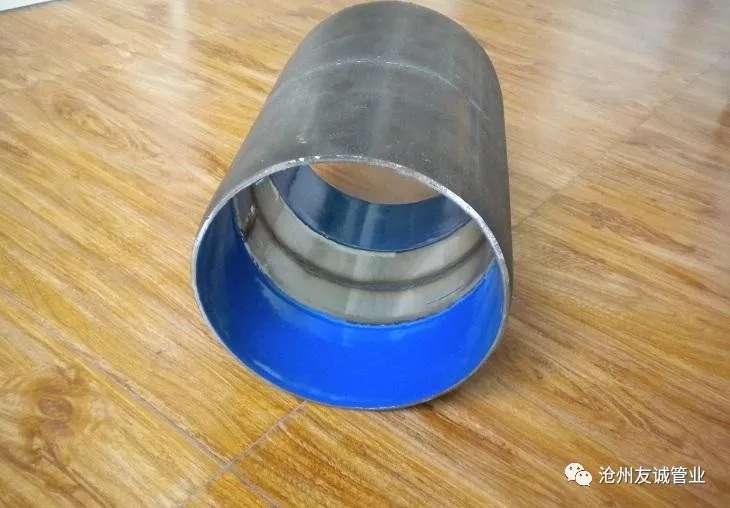

方案四：雙金屬焊接連接



適用口徑：DN125以上

工作壓力：各種壓力范圍

安裝環境：多用于地埋

連接方法：先在鋼管兩端焊接上5cm-10cm的304不銹鋼襯頭，然后進行涂塑加工，現場焊接不會對鋼管涂層造成破壞。

優點：有效防止焊接對管端涂層的破壞。

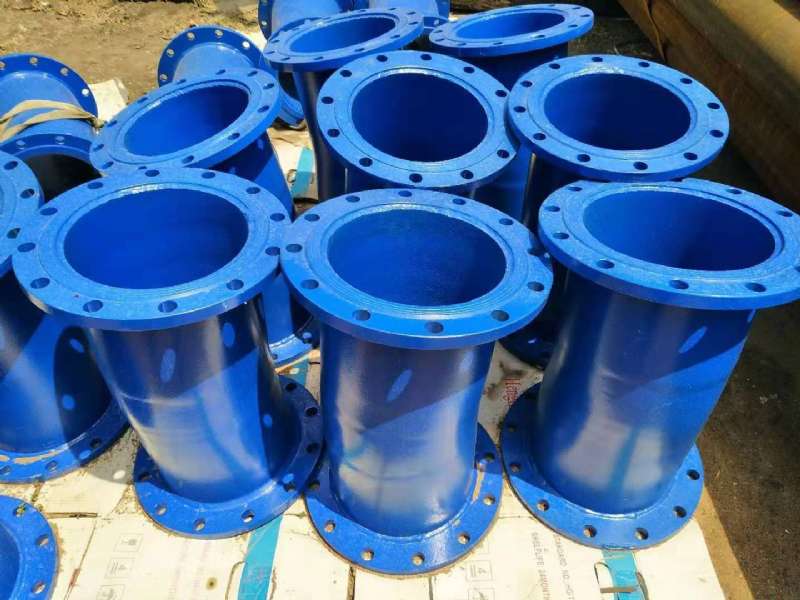

方案五：法蘭焊接連接涂塑鋼管

適用口徑：DN100-DN2000

工作壓力：各種壓力范圍

安裝環境：多用于明裝

連接方法：涂塑前鋼管兩端焊接法蘭，施工現場直接用螺栓安裝即可。

優點：法蘭種類多，適應不同施工環境、壓力。

缺點：增加了法蘭管件以及法蘭焊接環節，成本略高。

方案六：雙密封法蘭焊接連接



適用口徑：小于DN500

工作壓力：各種壓力范圍

安裝環境：多用于明裝

適用領域：主要適用于石油、天然氣輸送管道

連接方法：鋼管兩端焊接無孔法蘭，兩個雙密法蘭中間加設阻燃墊片，然后將兩個法蘭進行組對焊接。

優點：雙重密封性能，不破壞內防腐，承壓值更高。

缺點：成本高，特定領域適用。

不同的產品用途，連接方式往往會有各自的特定要求。比如消防涂塑鋼管，普遍采用溝槽卡箍連接；礦用涂塑鋼管，因礦井下有瓦斯等易燃易爆、施工環境狹窄等原因，普遍會采用法蘭連接這種無需焊接，易于拆卸的連接方式；大口徑地埋防腐鋼管常使用直接焊接的連接方式。

如果您對于涂塑復合鋼管連接方式有更多的問題需要澄清，歡迎隨時通過以下聯系方式與友誠管業取得聯系，我們可以為您提供更為詳盡和專業的解答，根據客戶需要我們可以提供連接方式的樣品以及各種連接方式相關的業績案例，供您參考使用。
